Z3050摇臂钻床的液压系统由操纵机构和夹紧机构的2个液压部分构成。
1、操纵机构液压系统
操纵阀和予选阀在主轴箱顶部位置，主轴转速予选阀和进给量予选阀都是16位六通转阀，一个转阀控制4个油缸，实现16级速度变化。操纵阀是五位六通转阀控制正转、反转、变速、空档、及制动灯各油缸。
在变速时，高压油进入予选阀，推动各变速油缸，使滑移齿轮变速，同时正反转油缸也分别通过小孔进入高压油，因为正反转油缸的面积不同，使压紧摩擦片的拨叉压紧正转摩擦片，然后传动链启动。

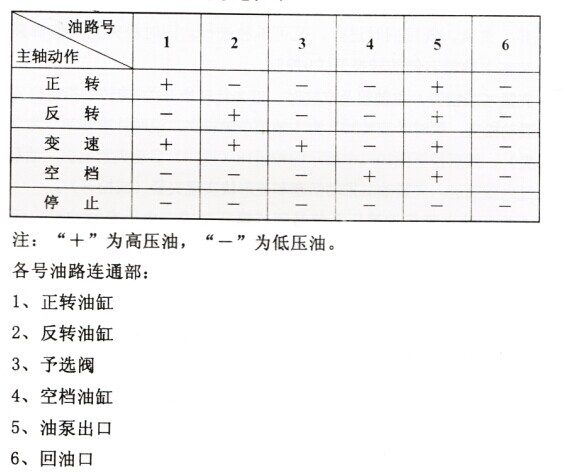

操纵阀在停止位置时，油泵来油⑤泄回油路⑥，系统处在低压状态，制动油缸弹簧因油路⑤失压被放开而压紧摩擦片，传动链制动，主轴停止回转。
在装油管时，以图示管号连接，在插入油管1和清洗滤油网时，必须使油管1端进入网中，否则可能会让液压系统故障，而不能保证长期使用。
液压系统的压力由油泵上的溢流阀内弹簧3控制，工作压力为156.8*10^4 ~196*10^4帕。
